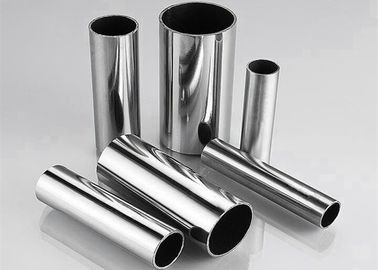

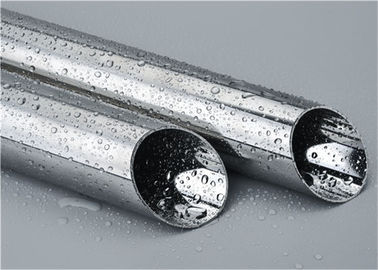

음식/우유 가공 공업을 위한 STM A249 A269 A270 304 304L 316 316L 스테인리스 관 관
사양 범위:
이 사양은 일반 튜브 및 식품/유가공 산업(FQ)에 적용됩니다.
동등한 기준:
AS1528.1 - 식품 산업용 튜브
ASTM A249 및 A269 - 보일러, 열교환기 및 응축기 튜브
ASTM A270 - 이음매 없는 용접 오스테나이트 및 페라이트/오스테나이트 스테인리스강 위생 배관
ASTM A554 - 일반 및 건축 응용
JIS G3447 - 스테인리스 위생관
JIS G3463 - 스테인리스 스틸 보일러 및 열교환기 튜브.
사용 가능한 크기:
튜브 크기의 범위는 외경 6.35mm에서 203.2mm입니다.
재료 등급:
304, 304L, 316, 316L 스테인리스 스틸
제조:
용가재를 첨가하지 않는 자동 티그 용접
열처리 :
튜브가 어닐링되는 표준 ASTM A269 및 A249를 제외하고 튜브는 용접 후 열처리되지 않습니다.
재료 시험
| 성적 | TP 304 | TP 304L | TP 316 | TP 316L |
| C 최대 | 0.07 | 0.03 | 0.08 | 0.03 |
| 미네소타 최대 | 2.00 | 2.00 | 2.00 | 2.00 |
| 피 최대 | 0.045 | 0.045 | 0.045 | 0.045 |
| 에스맥스 | 0.03 | 0.03 | 0.03 | 0.03 |
| 시맥스 | 0.75 | 0.75 | 0.75 | 0.75 |
| 크롬 | 17.5 -- 19.5 | 17.5 -- 19.5 | 16 -- 18 | 16 -- 18 |
| 니 | 8 -- 10.5 | 8 -- 12 | 10 -- 14 | 10 -- 14 |
| 최대 N | 0.10 | 0.10 | 0.10 | 0.10 |
| 모 | -- | -- | 2.00-3.00 | 2.00-3.00 |
기계적 테스트
ASTM A249에 따라 제작되고 특별히 요청된 튜브를 제외하고 항복 응력, 인장 시험 및 경도 Mn - 망간 시험은 ASTM A240 / 480에 따라 제조된 코일에서 이루어집니다.
항복 응력(코일)
| TP 304 & TP 316 | 최소 205MPa |
| TP 316L 및 TP304L | 최소 170MPa |
인장 응력(코일)
| TP 304 & TP 316 | 최소 515MPa |
| TP 316L 및 TP 304L | 최소 485MPa |
연신율(코일)
최소 40%(50mm 시험편)
경도 시험(코일)
| TP 304 & TP 304L | 최대 92HRB / 202HB30 |
| TP 316 & TP 316L | 최대 95HRB / 217HB30 |
튜브 용접 무결성 테스트
리버스 벤드 테스트:
재료 두께의 2배로 평평하게 합니다.
플레어/콘 테스트:
최소 1.21 튜브 직경(60도 포함 각도).
플랜지 테스트:
최소 1.10-1.15 튜브 직경.
와전류 테스트:
모든 튜브 직경은 온라인 와전류 테스트를 거쳤습니다.
튜브 치수 공차
외경(OD)
| 외경 ≤ 31.8 µm | ± 0.13μm |
| 31.8 < O/D ≤ 76.2 µm | ± 0.25μm |
| 101.6 < O/D ≤ 127.0μm | ± 0.38μm |
| 152.4 < O/D ≤ 203.2μm | ± 0.76μm |
타원형:
하나의 단면에서 최대 직경과 최소 직경의 차이가 위와 같이 최대 및 최소 크기 이내가 되도록 합니다.
두께 공차:
~ ±0.10mm(AS 1528:1)
용접 비드:
벽두께의 110%로 제어된 냉간가공 없는 튜브의 용접 비드
직진도:
최대 1.0mm/미터
길이 포용력:
표준 길이 6미터 -0 /+35mm 합의에 따라 정확한 길이로 절단 작업(+/- 1mm)
끝 끝 끝:
203.2의 크기는 양쪽 끝을 디버링했습니다.
내부 마감:
직경이 31.8mm 이상인 튜브는 내부적으로 냉간 가공됩니다(튜브 표면에 비드로 된 내부 용접).직경이 31.8mm 미만인 튜브는 용접 상태이며 내부 용접 높이는 최소 높이로 제어됩니다.
외부 완료:
다음과 같이 사용 가능:
용접 상태(외부 용접 비드 제거).
성형, 교정 및 용접 광택 크로스 해치 마킹이 있을 수 있습니다.
320 Grit에 해당하는 표준 광택 - 일반 Ra = 0.5µm ~ 0.8µm
사소한 형태 표시가 보일 수 있습니다..
문서 및 포장
포장:
Polished Tube는 지게차 플레이트용 스틸 스트랩 클리트와 합판과 함께 번들로 개별 플라스틱 슬리브로 되어 있습니다.
추적성:
원료에서 완성된 튜브까지 배치 추적성을 제어합니다.추적성을 위해 튜브는 잉크젯으로 표시되거나 크기, 배치 및 추적 번호를 식별하는 레이블이 부착되어 있습니다.
시험 증명서:
원료 테스트 인증서는 요청 시 제공됩니다.완성된 튜브의 테스트 인증서는 ASTM A249/A269에 따라 발송된 튜브에 대해 제공됩니다.
